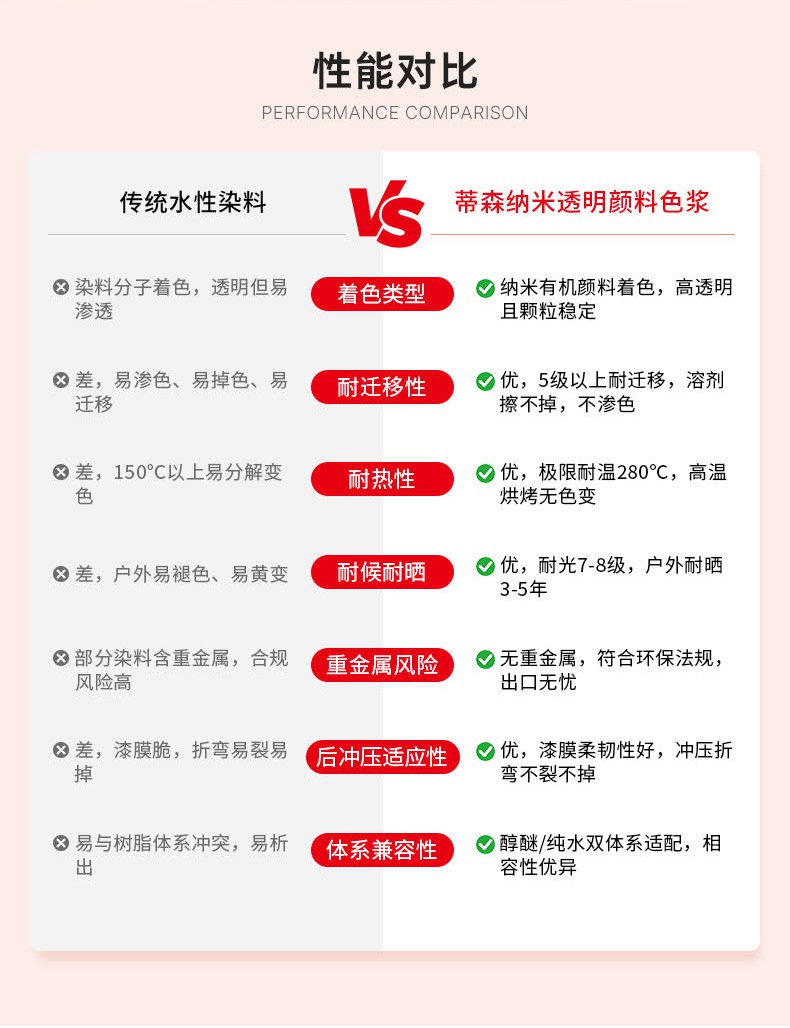

Q1：为什么水性纳米透明色浆可以替代染料？ A：染料以分子状态着色，耐光与耐热性差，户外与高温场景易褪色；水性纳米透明色浆将高耐候有机颜料纳米化至 D50≤100nm，透明性接近染料，同时保留颜料级的耐候、耐热与耐迁移性能，兼顾高透明与耐久。

Q2：水性纳米透明色浆能承受多高的烘烤温度？ A：选用高耐热有机颜料（如喹吖啶酮、酞菁、DPP 类）并配合壳层稳定工艺，可承受 150℃×30min 常规烘烤，短时耐温可达 180℃；推荐使用前按实际烘烤窗口做梯度试验，确认色差 ΔE≤1.0（GB/T 11186）后再量产。

Q3：户外紫外线照射下会不会变色褪色？ A：不会明显变色。颜料级着色体配合高耐候分散工艺，QUV 加速老化 1000h 色差 ΔE≤2.0（GB/T 23983），耐光色牢度 5 级及以上（GB/T 8427），户外长期使用色相稳定，显著优于染料着色体系。

Q4：透明性会不会不如染料？ A：纳米化后颜料粒径远小于可见光波长，散射极低，漆膜透光率可达 90% 以上、雾度≤2.0%（ASTM D1003），视觉透明性与染料接近；且可通过复配高透明颜料实现高饱和着色，透明与鲜艳兼得。

Q5：替代染料时配方需要调整哪些方面？ A：建议按 2%-5% 添加量等量替换染料用量，并注意：①确认色浆载体与基料相容性（混合 24h 无絮凝、细度无回粗）；②高透明场景适当减薄膜厚以提升透光率；③浅色系需搭配适量分散润湿剂防止浮色发花；④先做小样对比 ΔE 与雾度后再批量切换。
